در این مقاله به بررسی و آشنایی با نحوه اتصالات اینورتر کنترل دور S310 می پردازیم.

با توجه به کیفیت مناسب و عکس العمل عالی در صنعت و به دنبال آن قیمت بسیار مناسبی که محصولات تکو خصوصاً در رنج های کوچک دارند به جرأت می توان گفت که درایوهای تکو جزو اینورترهای پرمصرف در میان درایوهای موجود در بازار به شمار می‌روند.

انواع درایو تکو

درایو TECO در دو نوع می باشد :

1. تکفاز
2. سه فاز

هدف ما در این بخش آشنایی بیشتر با نوع تکفاز آن یعنی اینورتر تکو سری S310 می‌باشد.

اینورتر تکو سری S310

اینورتر تکو سری S310 از جمله درایو های میان رده محصولات تکو TECO محسوب می‌شود که مشتریان زیادی را به خود اختصاص داده است.

کاربردهایی مانند صنایع بسته بندی – طلا سازی – صنایع پخت نان – سیستم‌های مشتمل بر نوار نقاله – کاربردهای مربوط به موتور اسپیندل و غیره همگی جزو کاربرد هایی هستند که جهت راه اندازی و اتوماسیون آنها می‌توان از اینورتر تکو سری S310 استفاده نمود.

مشخصات اینورتر تکو سری S310

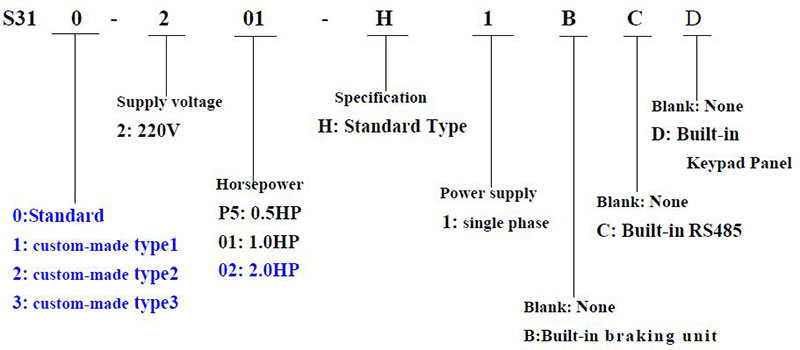

مطابق با اطلاعات درج شده در سریال درایو ، سه نوع توان نیم اسب – یک اسب و دو اسب در سری S310 قابل ارائه است.

یکی از ویژگی‌های اینورتر TECOسری S310 وجود پایه های مشخص در ترمینال‌های درایو ، جهت نصب مقاومت ترمز است ، از همین رو سری S310 در دو مدل S310 BCD و S310 D وجود دارد.

که نوع BCD آن دارای قابلیت نصب مقاومت ترمز و همچنین شبکه RS485 و در نقطه مقابل آن سری S310D که بدون ویژگی های فوق است.

از اینورتر تکو سری S310 سری D جهت مصارفی که تنها کنترل دور الکتروموتور مد نظر است، استفاده میشود. مانند کاربردهایی چون صنایع پخت.

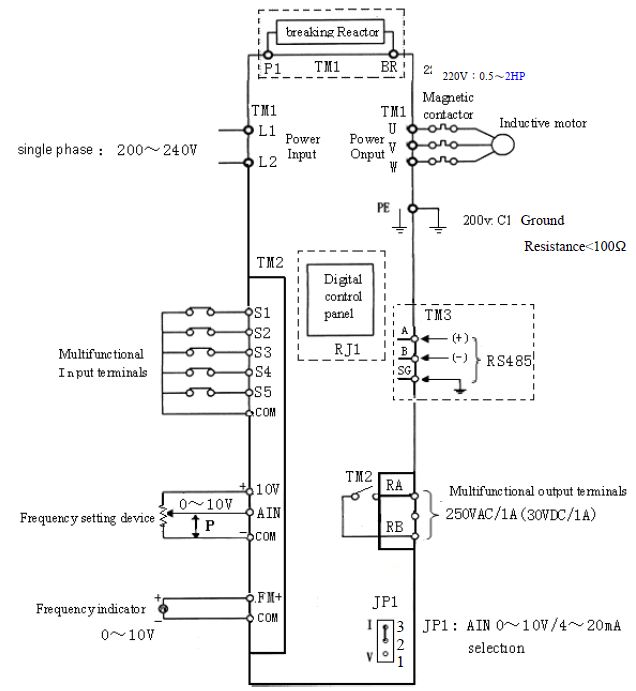

دیاگرام اینورتر تکو سری S310 و نقشه اتصالات ترمینال های درایو

مطابق شکل بالا پایه‌های U V W که بر روی ترمینال یک قرار دارند، مستقیماً به ترمینال الکتروموتور سه فاز متصل می‌شوند. تغذیه درایو نیز توسط پایه‌های L1 و L2 است که به منبع برق تکفاز ۲۲۰ ولت وصل میشود.

دفع نوسانات ناشی از ولتاژ برگشتی در خروجی اینورتر که با نصب مقاومت ترمز به پایه‌های P1 و BR درایو انجام می‌شود..

شبکه ارتباطی در اینورتر تکو سری S310 از طریق درگاه ارتباطی RS485 است که به واسطه اتصال آن به پایه‌های A- B – SG روی ترمینال درایو محقق می‌گردد.

چنانچه بخواهیم از استارت شدن اینورتر فیدبک بگیریم، باید از پایانه های RA و RB استفاده کنیم که همانند یک تیغه باز عمل میکند. البته لازم به ذکر است که این تیغه تنها در نسخه S310 BCD موجود است.

پنل اینورتر

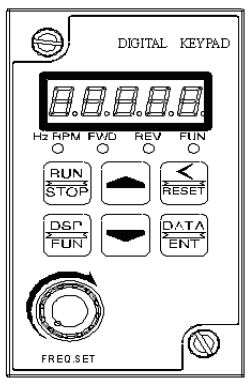

یکی از ویژگی های اینورتر تکو سری S310 پنل کنترلی جدا شونده آن است. همانطور که در شکل بالا مشاهده میگردد، یک عدد ولوم جهت تغییر و تنظیم میزان سرعت و فرکانس چرخش بر روی پنل درایو دیده میشود،

علاوه بر این ولوم می توان از یک پتانسیومتر خارجی نیز جهت تغییر فرکانس اینورتر استفاده نمود که جهت تحقق این امر سه عدد پایه مجزا بر روی ترمینال درایو منظور شده است.

ابعاد اینورتر

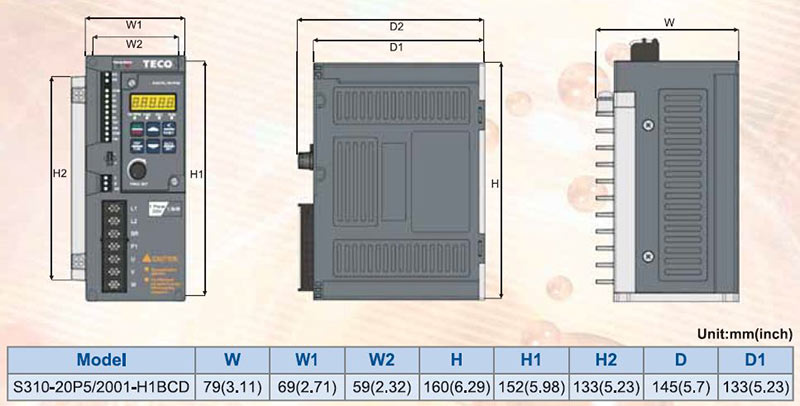

در تصویر فوق ابعاد اینورتر S310 ارائه شده است، یادآوری میشود که اینورتر تکو سری S310 دارای IP=20 است از اینرو باید توجه کافی به محل نصب درایو صورت گیرد.

نصب اینورتر تکو سری S310 در محیطهای پر گرد و غبار به هیچ عنوان توصیه نمی گردد، پیشنهاد میشود جهت این محیط ها از تابلوی برق با سیستم تهویه استاندارد استفاده شود.

ارتفاع اینورتر تکو سری S310 در بیشترین حالت 160 میلی متر و عرض آن 79 میلی متر و عمق آن نیز 145 میلی متر میباشد.

نتیجه

با توجه به عکس العمل خوب محصولات تکو در صنعت و مصارف عمومی و نیز قیمت فوق العاده مناسب آن، به جرات میتوان گفت که اینورتر تکو سری S310 یکی از محصولات پر طرفدار خانواده تکو محسوب میگردد.
